Выбираете входную дверь для квартиры или частного дома? Тогда полезно знать, из чего состоит дверной блок и как его элементы влияют на прочность, теплоизоляцию, шумоизоляцию и удобство эксплуатации. Это поможет подобрать конструкцию для конкретных жилищных условий.

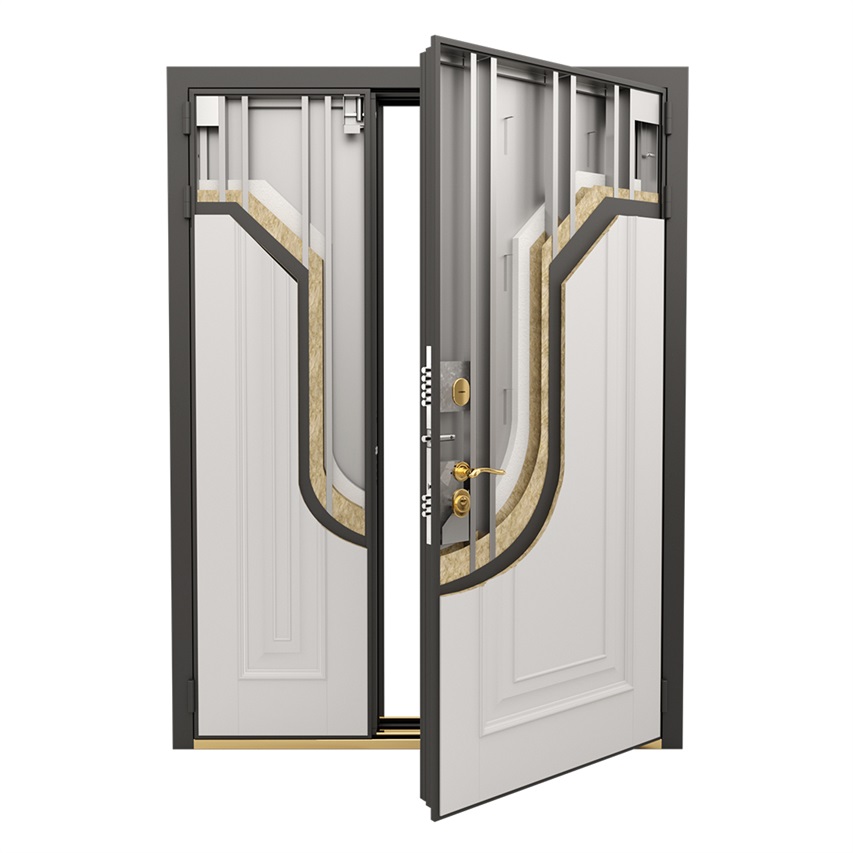

Устройство входной двери
Конструкция входной двери зависит от модели и назначения, но большинство дверных блоков включают следующие элементы:
● дверное полотно,
●дверная коробка,
● теплоизоляционный материал,
● уплотнители,
● замок,
● накладка замка и броненакладка,
● статические ригели,
● петли,
● дверные ручки,
● глазок,
● декоративная отделка.
Из перечня поняли не все слова? Их значение вы узнаете в статье «Как выбрать входную дверь в квартиру: дверной гид от А до Я».

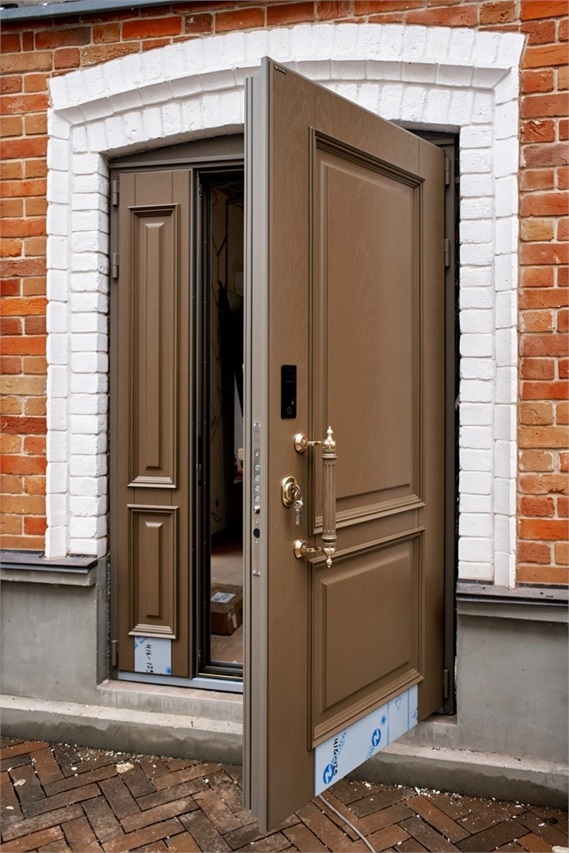

Дверное полотно
По конструкции дверное полотно может иметь один наружный стальной лист или два листа металла. Конкретное исполнение зависит от модели, назначения двери и способа заполнения полотна.
● В однолистовой конструкции дверное полотно делают методом соединения внешнего листа металла и внутренней декоративной панели. Крепким полотно становится благодаря гнутому профилю и усилителям. Если используется пенополиуретан, то он, застывая, придает дополнительной жесткости и одновременно способствует теплоизоляции двери.
● В двухлистовой конструкции используют наружный и внутренний листы стали. Такое исполнение повышает жесткость полотна, но устойчивость двери к силовому воздействию зависит также от профиля, усиления замковой зоны, замков и монтажа. Оптимальную толщину стального листа вы узнаете из статьи «Входные двери с толщиной металла 2 мм в современных реалиях».
Плоский стальной лист сгибают, формируя профиль дверного полотна. Гибы повышают жесткость конструкции и помогают ей сохранять геометрию. Их количество и расположение зависят от конкретной модели двери.

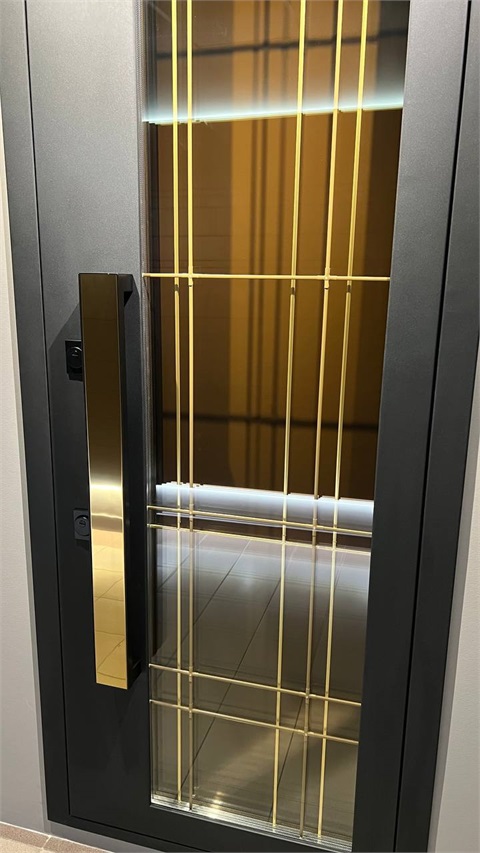

Целостность дверного полотна
По наличию светопрозрачного заполнения дверное полотно бывает:
● глухим. Это дверное полотно без окна, поверх которого могут быть установлены декоративные панели и накладные элементы. С глухим полотном проще добиться высоких показателей взломостойкости, механической прочности, тепло- и звукоизоляции.
● с остеклением. Такие полотна обычно имеют входные двери для частного дома. Через стеклопакеты проходит солнечный свет, благодаря которому прихожая станет светлее. Другие выбирают остекленное дверное полотно из-за внешнего вида. Если вас заинтересовал этот вариант, советуем ознакомиться со статьей «Входная дверь с окном: назначение и конструктивные особенности».

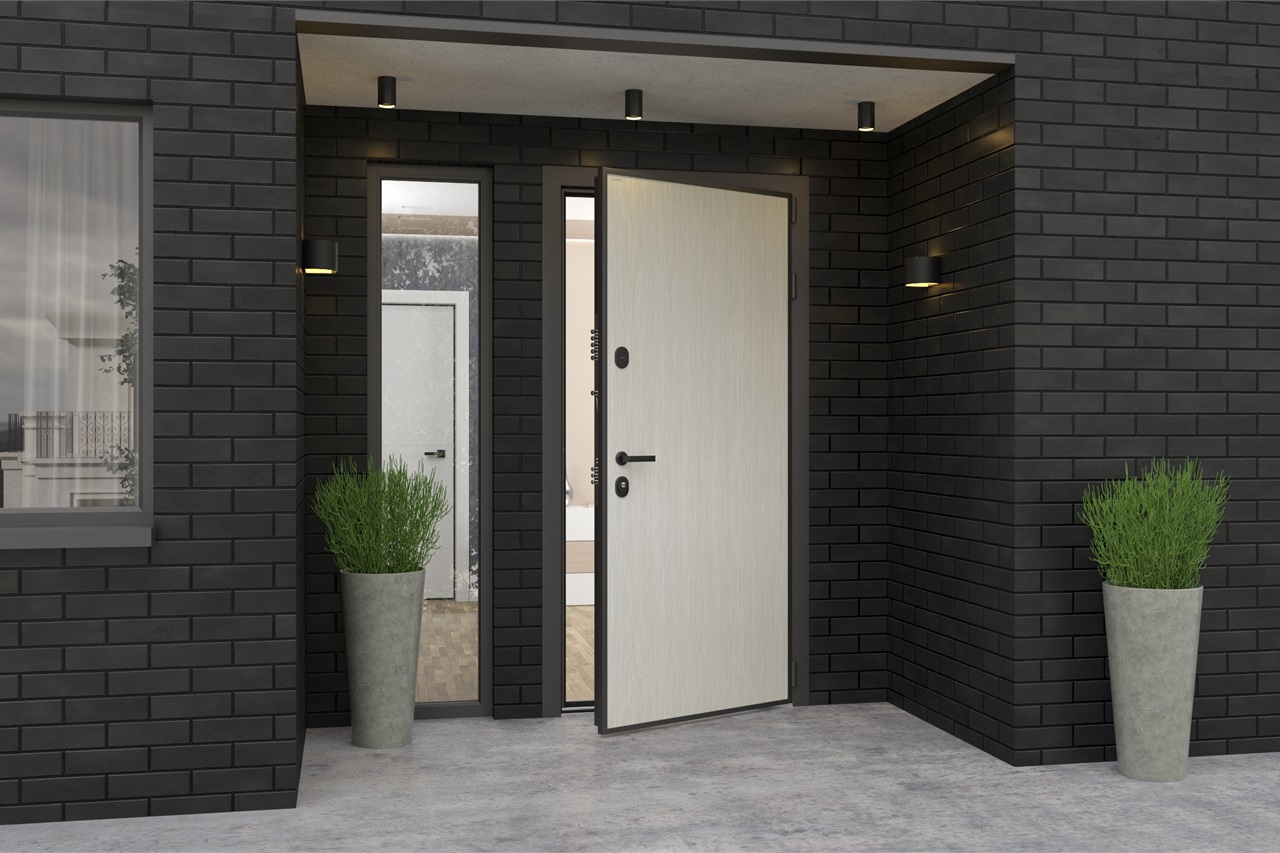

Открывание дверного полотна
По способу открывания ГОСТ 31173–2016 «Двери металлические противопожарные» выделяет двери:
● открывающиеся внутрь. Двери внутреннего открывания используют в качестве второй двери, а также основной, когда нужно освободить место в узком тамбуре или на лестничной площадке. Их конструкцию чаще всего получают из перевернутого дверного блока внешнего открывания. Отсюда вытекает одна слабость: злоумышленник может вскрыть замки через притвор. Чтобы избежать подобного, во входные двери внутреннего открывания устанавливают замки 4 класса взломостойкости с толстыми ригелями и вертикальным приводом.
● открывающиеся наружу. Эта конструкция стала стандартом для производителей входных дверей, хотя ГОСТ и СНиП не обязывают изготавливать двери того или иного открывания. Дверные блоки внешнего открывания пользуются большим спросом среди потребителей: они освобождают место в прихожей, когда стоят в качестве первых дверей.
● с неоткрывающимися вставками. К неоткрывающимся вставкам относятся полки, расширяющие дверную коробку, и фрамуга, увеличивающая коробку в высоту. В статье «Размеры проема для входной двери. Размеры коробок входных дверей» говорится, зачем нужны полки и фрамуги. Там же даны рекомендации по выбору размера двери.
Двери также различаются по стороне открывания. Ее выбирают с учетом расположения соседних дверей, ширины прохода, планировки прихожей и применяемой фурнитуры. При открывании полотно не должно перекрывать путь людям или мешать соседям.
1) неправильно выбранная сторона открывания может привести к тому, что полотно перекроет проход или соседнюю дверь.
2) при подходящем направлении открытое полотно занимает меньше места и не мешает движению по площадке.

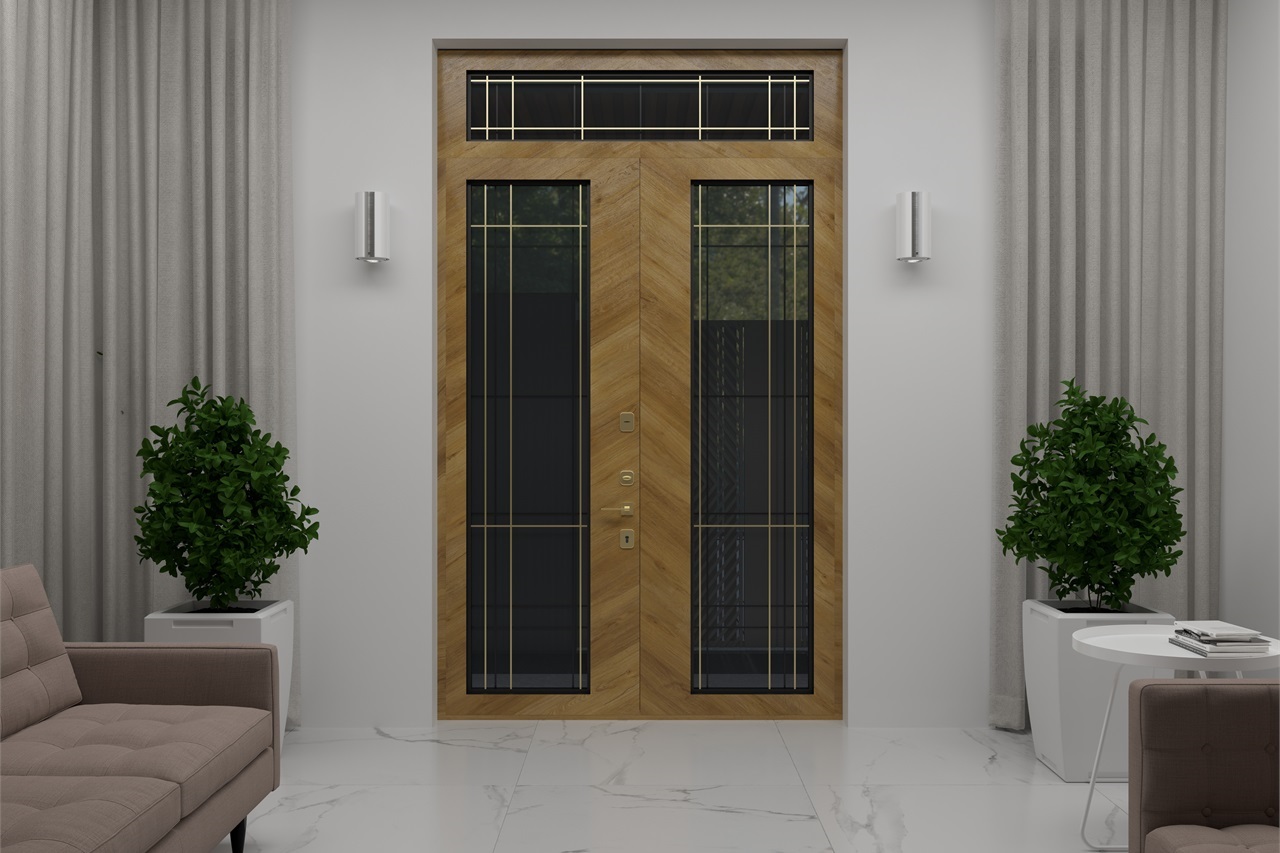

Число дверных полотен
По числу створок дверные блоки бывают:
● однопольными. Его используют во входных дверях любого назначения.
● двупольными. В таком дверном блоке установлены два полотна одинаковой или разной ширины. Двупольные двери используют для широких проемов в частных домах, общественных и коммерческих зданиях.

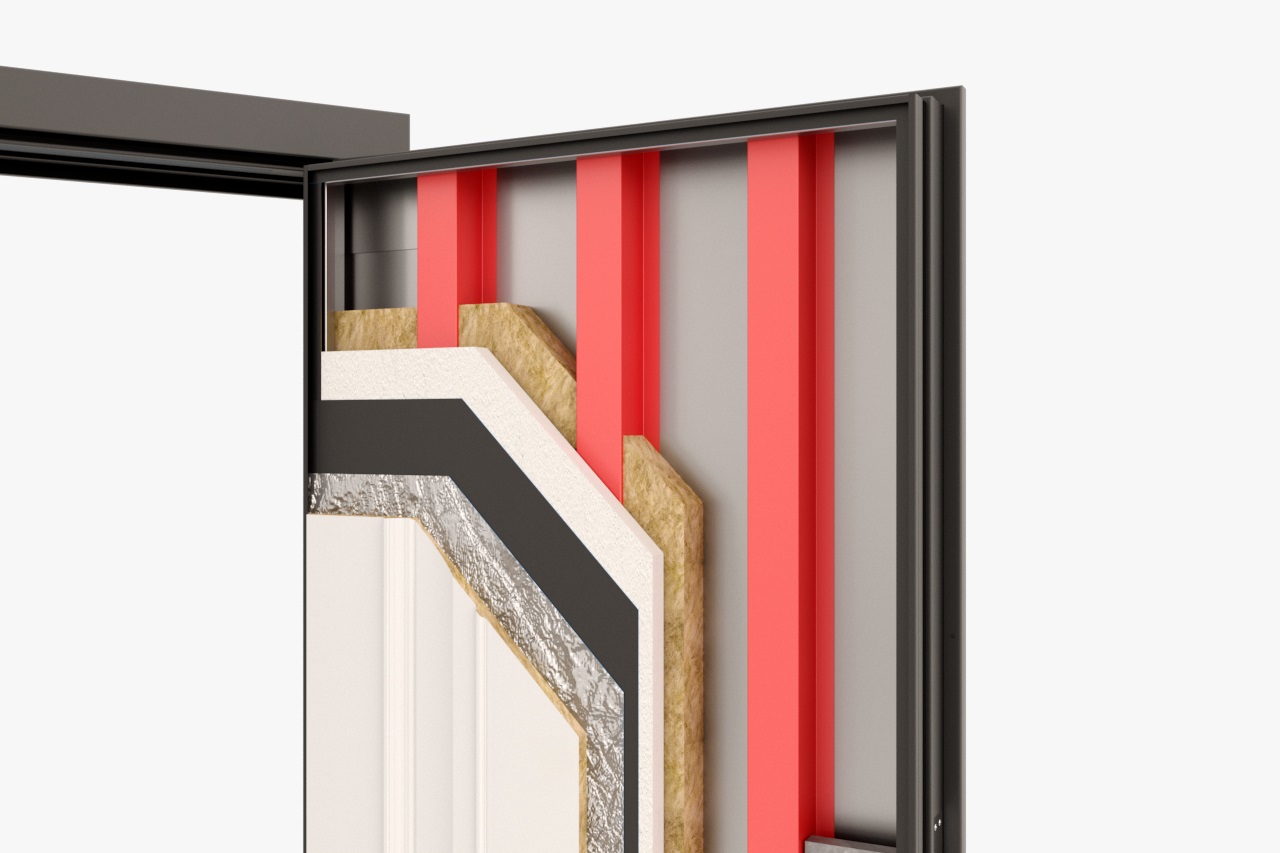

Профили усиления или ребра жесткости
Частично профили усиления уже упоминались: ими соединяют внешний лист металла и внутреннюю декоративную панель. Таким образом можно изготовить полотно двери.
Но у ребер жесткости есть и другое назначение. П-образные профили укрепляют дверное полотно и придают ему жесткости, а это усложняет отжатие полотна с помощью монтировки.
Количество и расположение профилей усиления определяют конструкцией конкретной модели. Они должны обеспечивать жесткость полотна и помогать ему сохранять геометрию при эксплуатации.
В некоторых моделях используют дополнительные усилители. Их задача заключается в том, чтобы повысить жесткость полотна и равномернее распределить нагрузку.

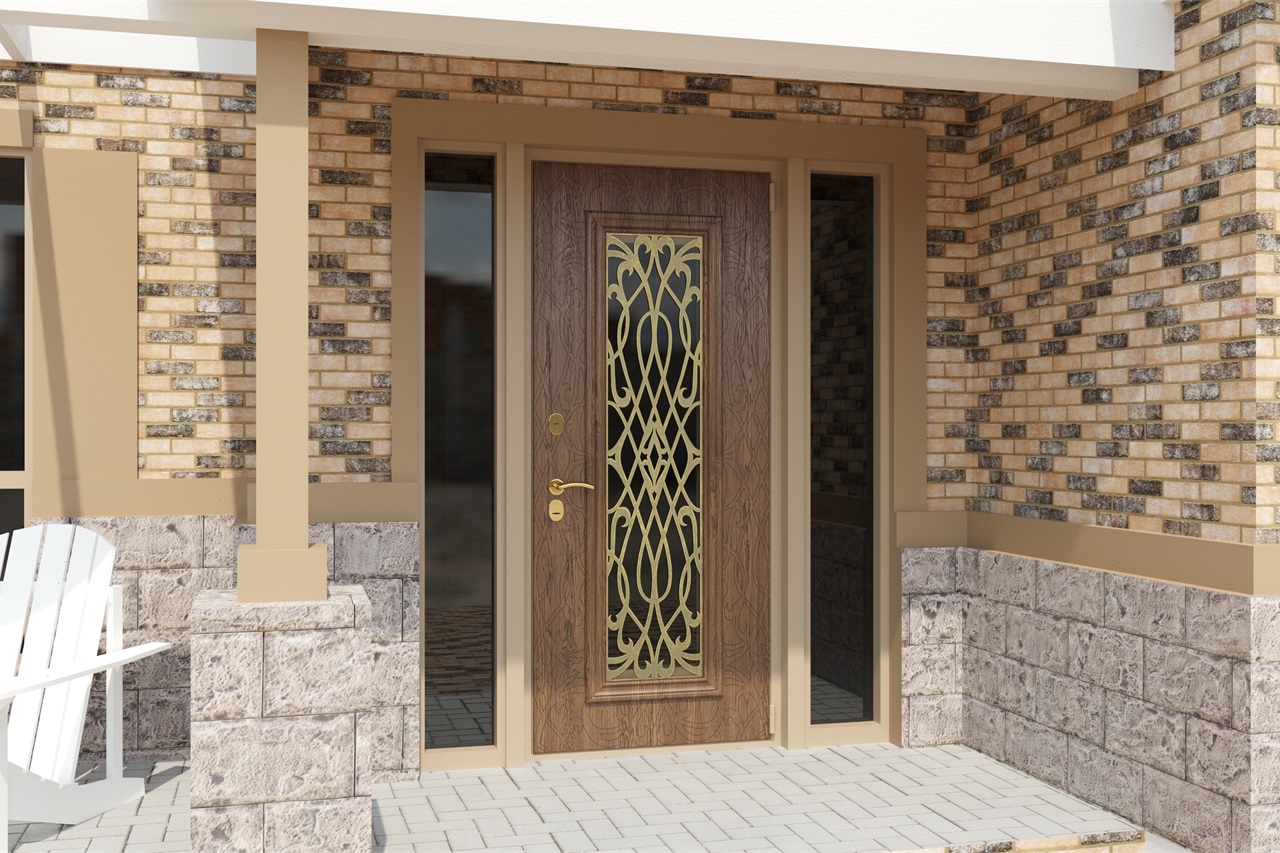

Окно
Дверное полотно с окном имеет особую конструкцию: в полотне есть сквозное отверстие, куда ставят раму. Она образует углубление, в которое установят стеклопакет.
Стеклопакеты различаются по числу камер:
● однокамерный состоит из двух стекол, между которыми образуется одна камера.
● двухкамерный состоит из трех стекол и имеет две камеры.
● трехкамерный состоит из четырех стекол и имеет три камеры.
После по контуру стеклопакета размещают уплотнители. Они обеспечивают плотное примыкание и помогают снизить продувание и проникновение влаги.
Сверху стеклопакета находится фиксирующая рама, закрепляющая его на месте.
Входные двери с окном обычно используют в частных домах, поскольку:
● для квартиры чаще выбирают глухое полотно, поскольку оно привычнее для многоквартирного дома и не открывает обзор прихожей с лестничной площадки.
● Посторонние могут увидеть через прозрачные или матовые стеклопакеты вашу прихожую. На собственном участке у вас будет огороженная территория, что мешает каждому желающему подойти к вашей двери.
● Окно, ковка и витраж чаще используются в оформлении дверей для частных домов, хотя возможность их установки зависит от выбранной модели и пожеланий владельца.
Двери со стеклопакетом ставят и в другие места. О них узнаете из статьи «Входная дверь с окном: назначение и конструктивные особенности».

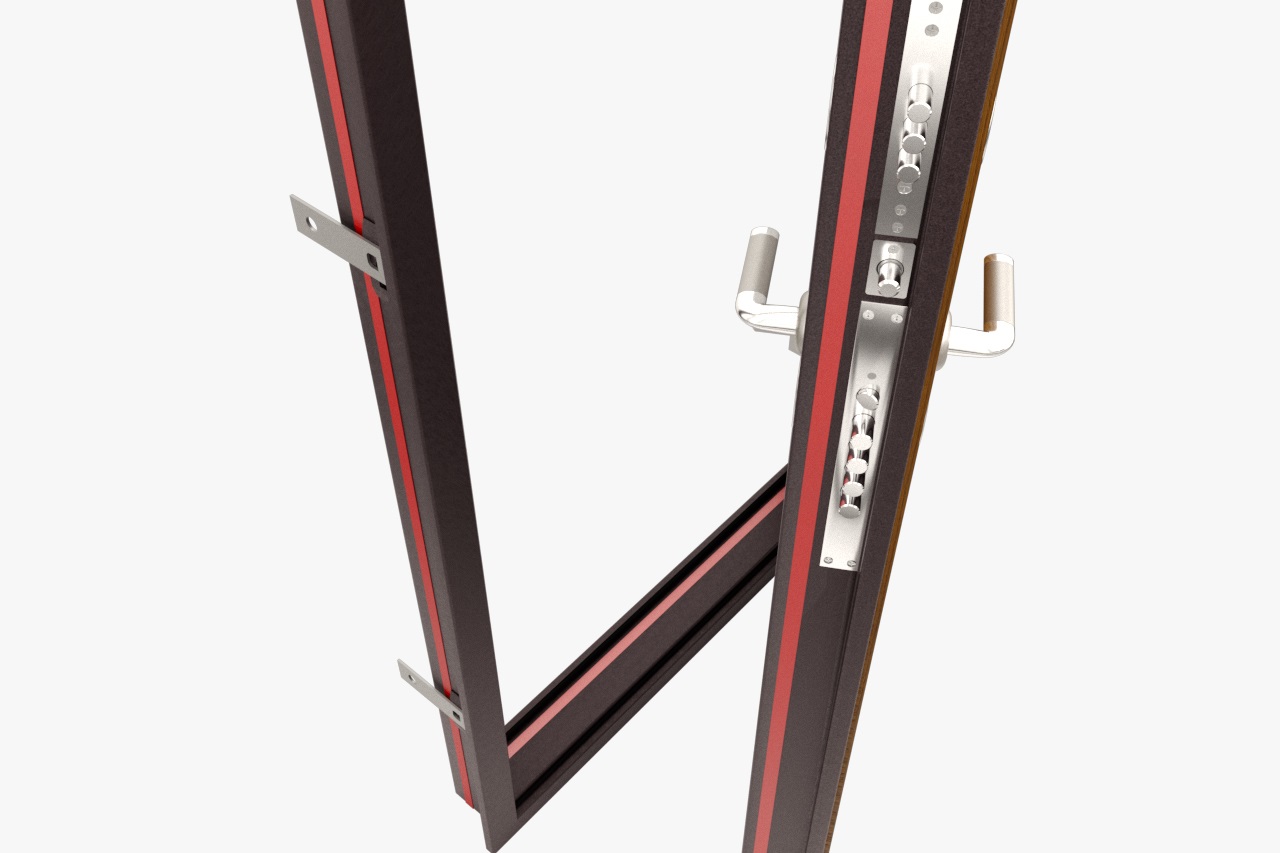

Терморазрыв
Терморазрыв применяют в уличных дверях, которые разделяют отапливаемое помещение и холодную улицу. В конструкции создают слой материала с низкой теплопроводностью, чтобы уменьшить передачу холода между наружными и внутренними металлическими элементами. Это снижает риск промерзания и образования конденсата, но результат зависит от всей конструкции двери, монтажа, влажности и условий эксплуатации.
Детальнее про терморазрыв говорим в статье «Входные двери с терморазрывом: как избежать промерзания, конденсата и мостиков холода».
Уличную дверь без терморазрыва обычно устанавливают при наличии холодного тамбура, который уменьшает перепад температур. Если дверь выходит непосредственно из отапливаемого помещения на улицу, модель и комплектацию нужно выбирать по климатическим условиям и правилам эксплуатации производителя.
Другие особенности дверей в коттедж и дачи описаны в статье «Продолжение «Дверного Гида»: рассказываем о входных дверях для частного дома».Дверная коробка

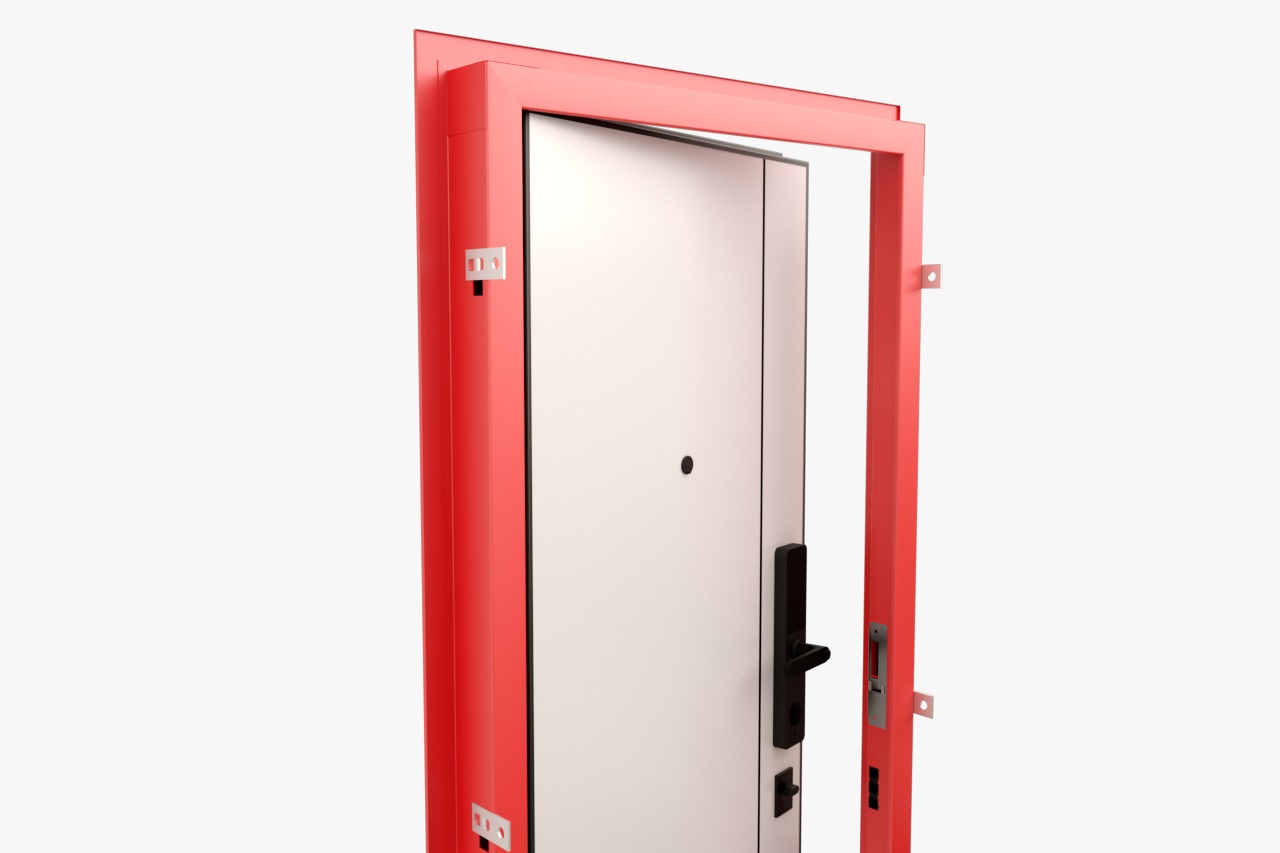

Дверную коробку изготавливают из стальных гнутых или замкнутых профилей. Размеры, толщина металла и конфигурация зависят от модели и требуемых характеристик дверного блока. В отдельных конструкциях применяют профиль прямоугольного сечения, в других моделях коробку формируют из гнутого стального профиля.
Порог может быть частью дверной коробки или отдельным элементом. Поэтому конструкция коробки зависит от назначения двери и требований к проему.
ГОСТ 31173–2016 выделяет:
● замкнутые дверные коробки. У них порог заодно с дверной коробкой.
● П-образные коробки не имеют встроенного порога. Такое решение используют там, где важно обеспечить свободный проход, например при движении тележек. . Но за отсутствием порога скрывается другой недостаток: снижается огнеустойчивость двери. Ведь дым и огонь может проникнуть в помещение, как и выйти за его пределы, через зазор.
● П-образные дверные коробки с доборным порогом. Если порог не предусмотрен конструкцией, то ставят накладной или выдвижной.
В противопожарных металлических дверях применяют коробки замкнутой или П-образной конструкции. Конкретное исполнение зависит от назначения и документации на дверной блок.
Замкнутая коробка может иметь разные варианты порога:
● с притвором,
● без притвора,
● с автоматическим выдвижным порогом,
● с приставным порогом.
Притвором называют участок примыкания полотна к профилю коробки. Плотное примыкание полотна и уплотнителей помогает уменьшить продувание, проникновение запахов, шума и влаги.
Порог без притвора не образует плотного примыкания к дверному полотну, поэтому в нижней части остается зазор.
Для уменьшения зазора применяют приставной или автоматический выдвижной порог. Приставной элемент закрепляют в нижней части проема, а выдвижной механизм устанавливают в полотно.
П-образную коробку выполняют:
● без порога,
● с приставным порогом,
● с автоматическим выдвижным порогом.
По форме профиля коробки могут быть открытого и замкнутого типа. Замкнутый профиль обладает высокой жесткостью, а требуемую жесткость открытой коробки обеспечивают конфигурацией гибов и элементами усиления.
Заполнение полости коробки теплоизоляционным материалом может способствовать снижению теплопередачи и проникновения шума, однако результат зависит от всего дверного блока и монтажа.
Открытый профиль коробки может быть удобен при монтаже и позволяет рационально использовать ширину дверного проема.

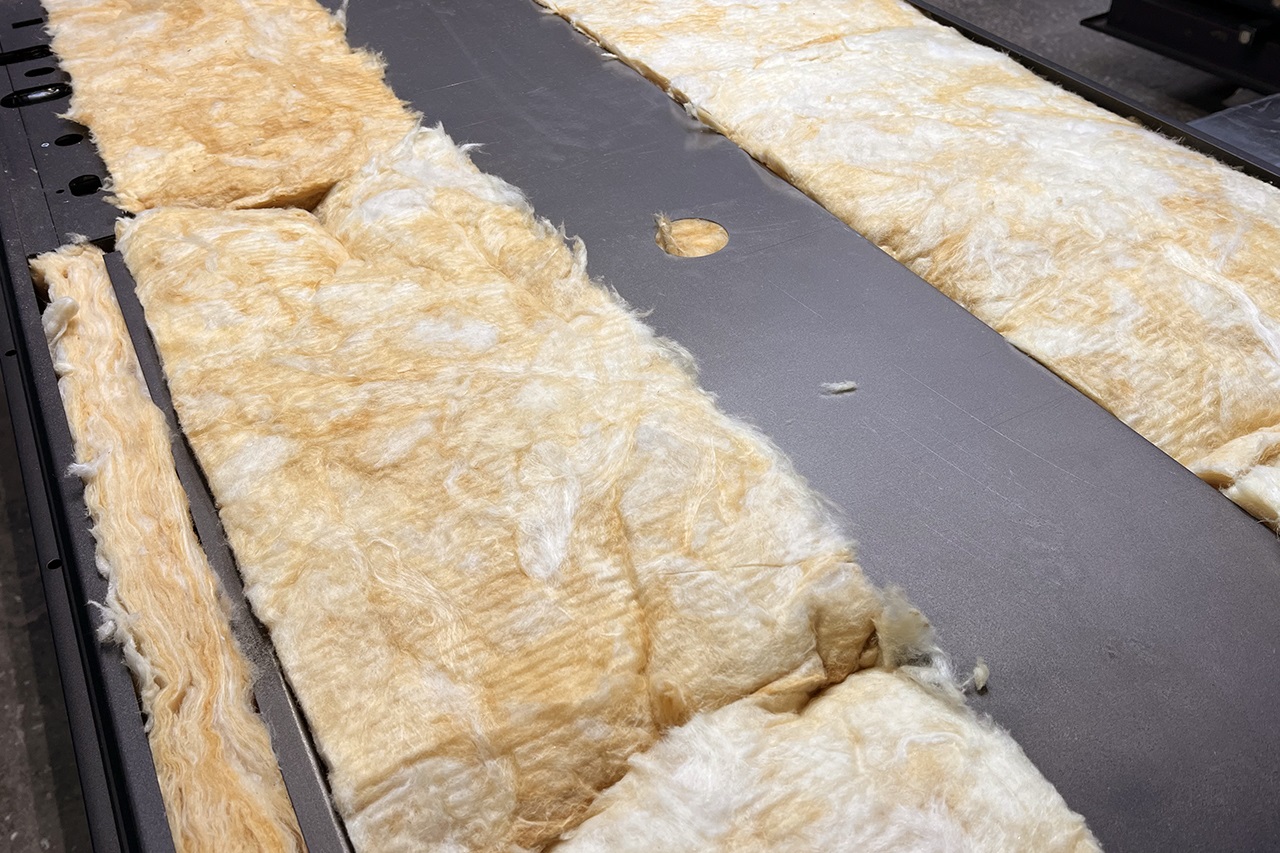

Теплоизоляционный материал
Теплоизоляционный материал внутри полотна помогает уменьшить теплопередачу и проникновение воздушного шума. Однако итоговые характеристики зависят не только от наполнителя, но и от конструкции полотна и коробки, уплотнителей, декоративных панелей и качества монтажа.
Сотовый наполнитель имеет ячеистую структуру и небольшой вес. По тепло- и звукоизоляционным свойствам он обычно уступает более плотным плитным и вспененным материалам.
Минераловатные плиты производят из минеральных волокон. Они способны обеспечивать хорошие показатели тепло- и звукоизоляции при правильной укладке без щелей. В уличных дверях материал необходимо защищать от увлажнения, а способ его фиксации должен исключать проседание во время эксплуатации.
Пенополиуретан, или ППУ, после заполнения полости превращается в жесткую пену. Он устойчив к влаге и применяется в том числе в уличных дверях. Точные тепло- и звукоизоляционные показатели зависят от состава, плотности заполнения и конструкции дверного блока.
Вспененные и волокнистые материалы по-разному поглощают звук, поэтому показатель звукоизоляции зависит от комплектации двери. В статье «Как выбрать входные двери с шумоизоляцией в квартиру» объясняется, что означают значения в децибелах и какие элементы влияют на результат.
На результат влияют вид материала, его плотность, толщина и отсутствие пустот при укладке. Однако одного наполнителя недостаточно: значение имеют уплотнители, геометрия полотна и коробки, декоративные панели и монтаж. Статья «Способы утепления и виды наполнителей входных металлических дверей Гардиан» поможет сравнить материалы для разных условий.

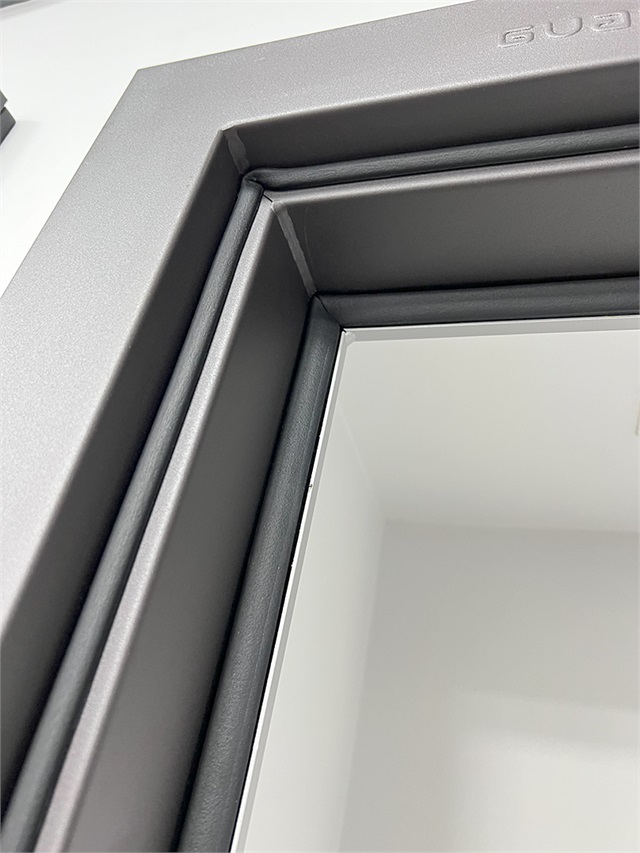

Уплотнители
На тепло- и шумоизоляцию влияют уплотнители, расположенные по контуру примыкания полотна к коробке. Они уменьшают зазоры, через которые могут проникать сквозняки, запахи, влага и шум. Для стабильной работы уплотнителей полотно должно быть правильно отрегулировано и равномерно прижиматься к коробке.
В конструкции используются основной и дополнительные контуры уплотнения. Их количество и расположение зависят от модели двери.
Само по себе большое количество контуров не гарантирует лучшую герметичность. Имеют значение материал уплотнителя, непрерывность контура, геометрия дверного блока и правильная регулировка прижима.
О необходимом количестве контуров рассказано в статье «Сколько уплотнителей нужно входной двери и почему не стоит гнаться за их количеством».

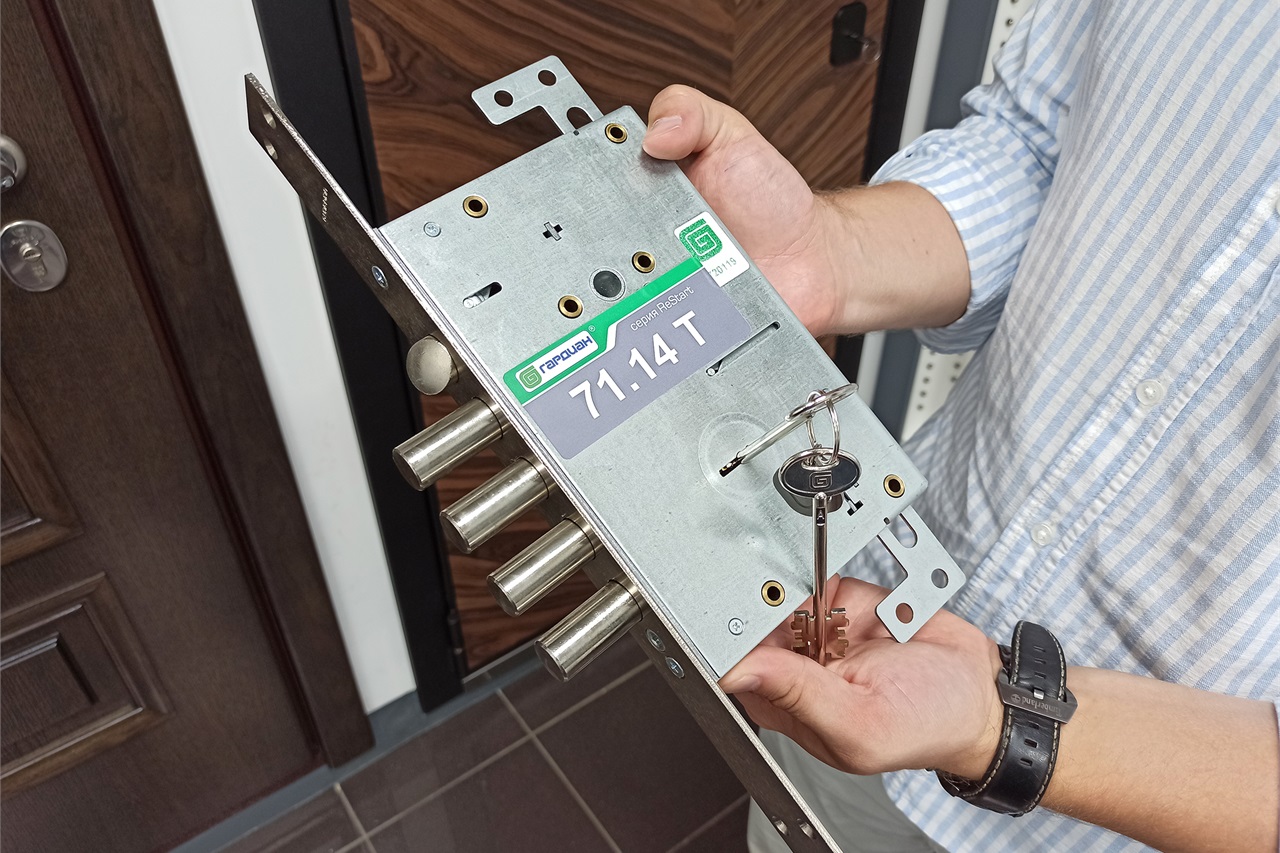

Замок
В дверном полотне для замка предусмотрен замковый карман. Он представляет собой полость, в которой закрепляют замок и дополнительные элементы защиты замковой зоны.
В дверной коробке предусмотрены отверстия для ригелей замков. В зависимости от комплектации также могут быть отверстия для девиаторов и вертикальных тяг.
При повороте ключа механизм замка перемещает ригели, которые входят в ответные отверстия коробки. В сувальдном замке код считывается набором сувальд, а в цилиндровом секретность обеспечивает цилиндровый механизм, передающий движение замку. Подробнее об этом рассказано в статьях «Цилиндровые замки Гардиан, защита от основных методов вскрытия, самостоятельная замена секрета» и «Сувальдные замки Гардиан, защита от взлома и вскрытия, способы перекодировки отдельных моделей».

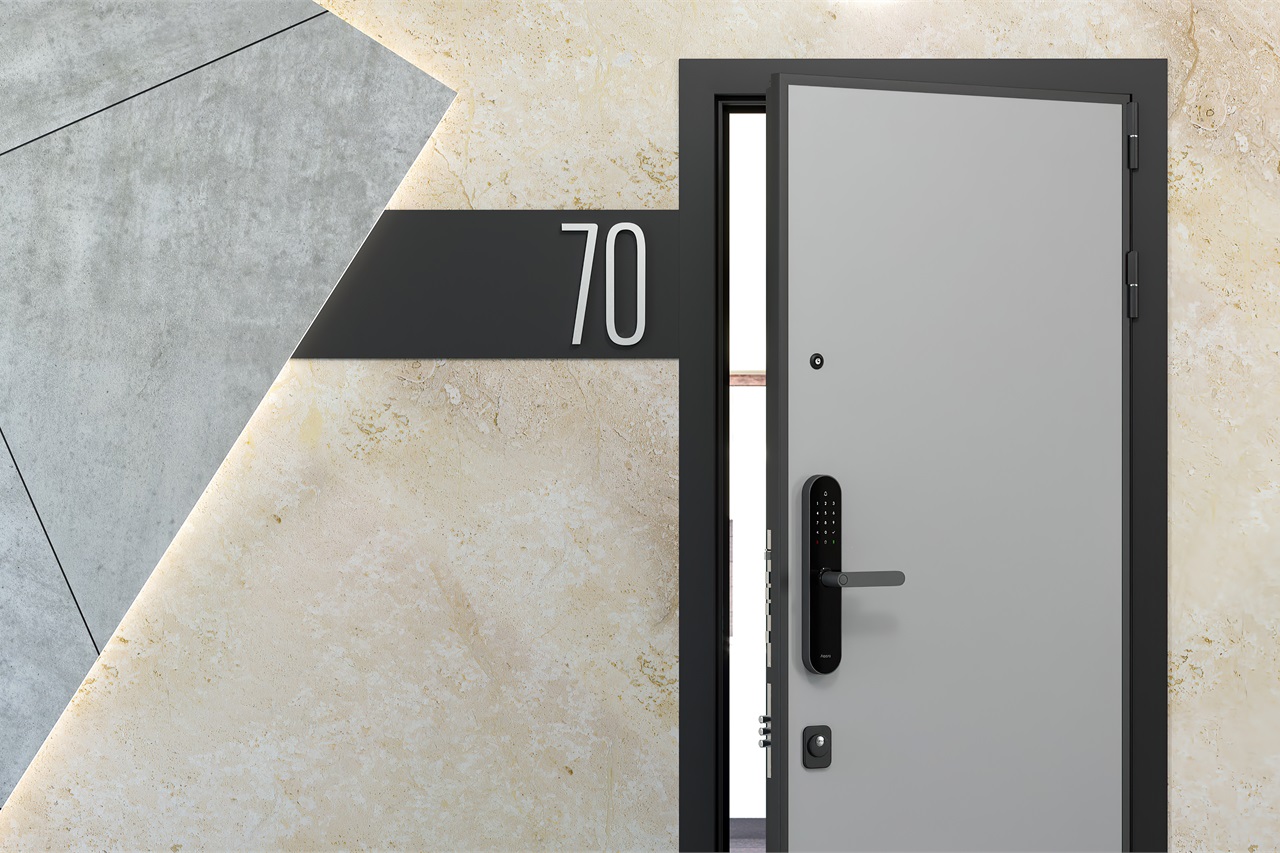

В электромеханическом замке электронная система принимает команду от предусмотренного устройства доступа, а исполнительный механизм управляет запиранием. Набор способов управления зависит от модели замка. Подробнее об электронных решениях рассказано в статье «Электронные входные двери шагают в будущее: как технологии меняют вход в ваш дом».
Девиаторы устанавливают в верхней и нижней частях полотна и связывают с основным замком. При запирании их ригели входят в коробку, увеличивая число точек запирания и затрудняя отжатие полотна. Возможность установки зависит от модели двери и замка.
Вертикальные тяги входят в систему многостороннего запирания. При повороте ключа они приводят в действие верхний и нижний ригели, которые входят в коробку. Такая система должна быть совместима с замком и конструкцией двери.
Для дополнительной защиты замка можно поставить бронепакет, куда входит:
● бронепластина. Это дополнительная пластина из закаленной стали. Находится в замковом кармане, в бронепакете или в комплекте к замку.
● Армированная защита замочной зоны – стальные прутья приваривают в замковый карман.
● Броненакладка защищает цилиндровый механизм от выбивания, высверливания и других силовых воздействий. Для защиты сувальдного замка используют бронепластины, защитные накладки и другие совместимые элементы.
● Защита ригелей замков и задвижки. Тут две пластины приваривают в притвор дверного полотна и в отверстия дверной коробки, куда входят замковые ригели.
Назначение элементов бронепакета и других способов усиления замковой зоны описано в статье «Защита замков входных дверей от вскрытия и взлома».

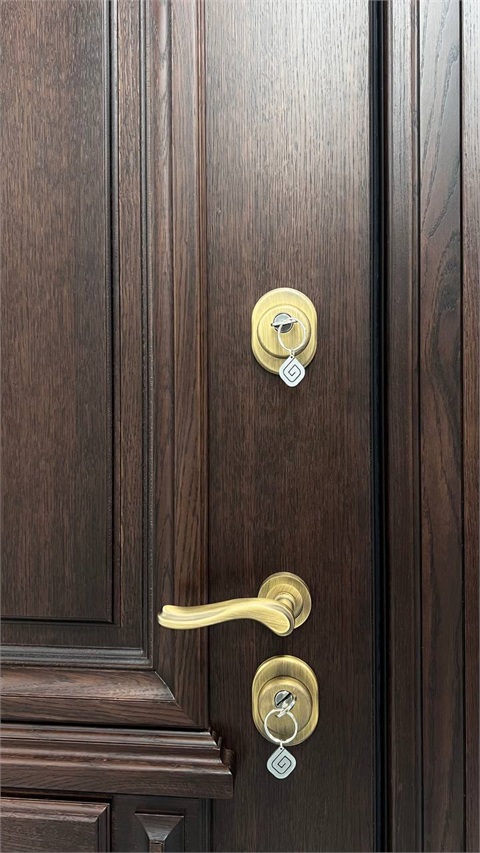

Накладка замка и броненакладка
Накладка и броненакладка выполняют разные задачи. Обычная накладка оформляет область вокруг замочной скважины и защищает отделку от повседневного износа. Броненакладка служит элементом силовой защиты цилиндрового механизма и сувальдного замка.
Форма и цвет декоративной накладки влияют на внешний вид двери. Ее подбирают к ручке и другой фурнитуре, чтобы сохранить единый стиль.
А вот броненакладка защищает уязвимые места замка. В сувальдном замке это будет замочная скважина, потому что злоумышленник попытается расковырять скважину, чтобы приступить к взлому замка. Для цилиндрового замка слабостью становится цилиндр, в котором находится механизм секретности. Правонарушителю нужно выбить личинку замка, и преграда в виде замка сразу отпадает.

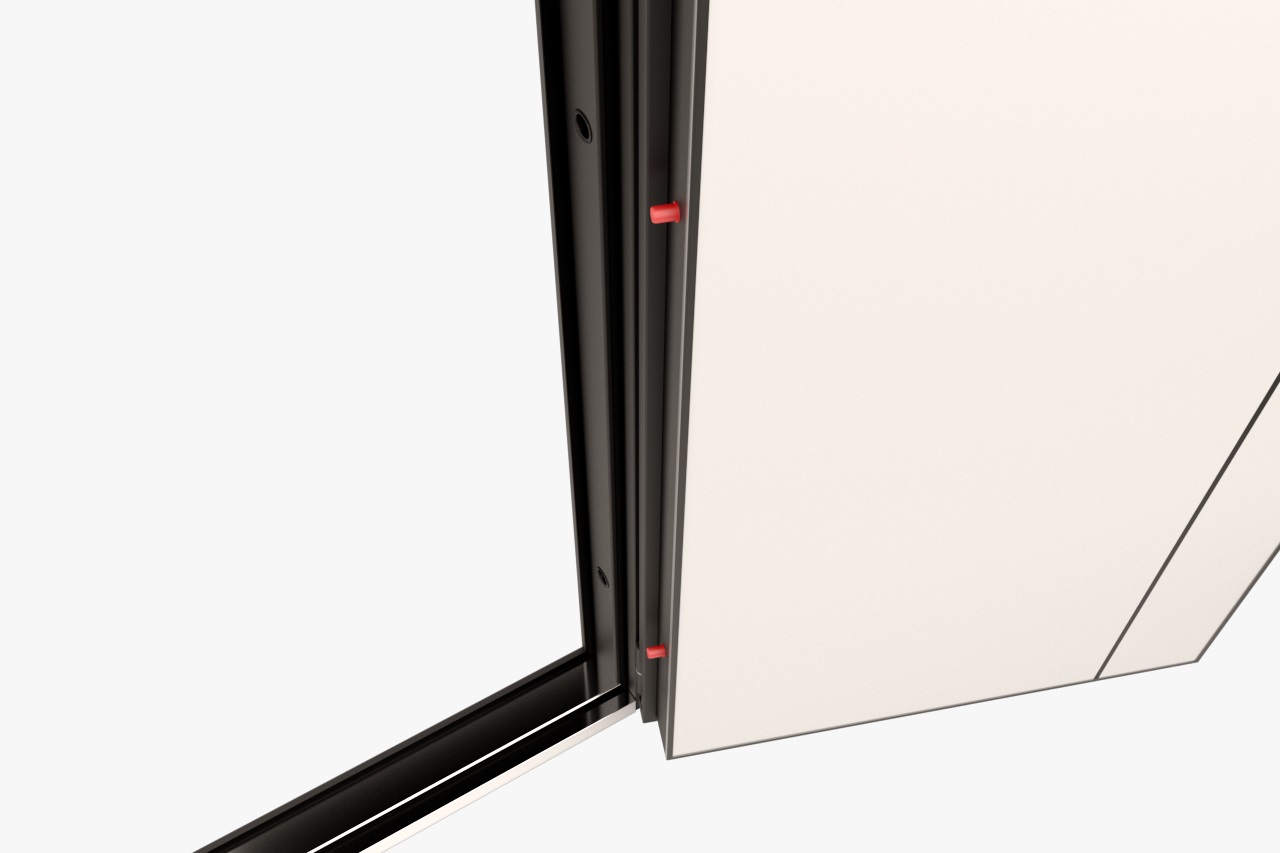

Статические ригели
Статические, или противосъемные, ригели расположены на петлевой стороне полотна и при закрывании входят в коробку. Они остаются неподвижными относительно полотна и затрудняют снятие двери даже после повреждения петель. Девиаторы, напротив, связаны с замком и выдвигаются при запирании.
Вместо отдельных противосъемных ригелей в некоторых конструкциях применяют противосъемный лабиринт. При закрывании выступ полотна входит в ответную часть коробки по высоте петлевой стороны и затрудняет отжатие полотна.

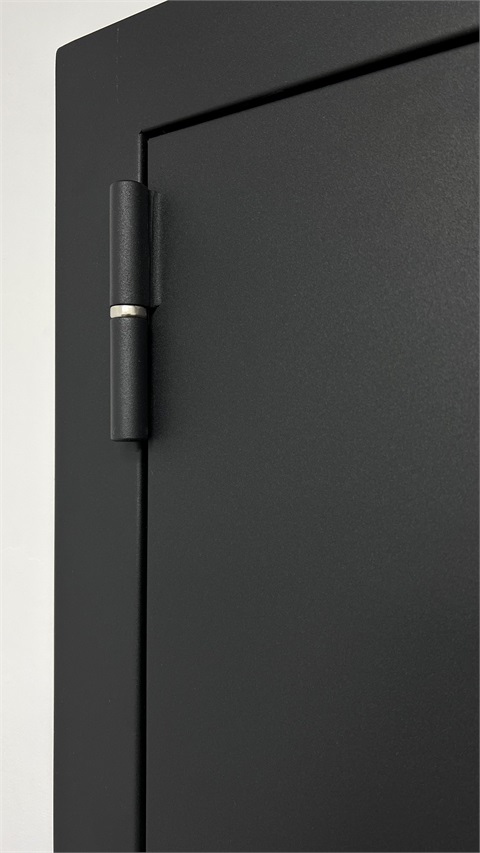

Петли
Петли соединяют дверное полотно с коробкой, принимают его вес и обеспечивают открывание. Для автоматического закрывания двери используют отдельный доводчик или другой предусмотренный конструкцией механизм.
Количество петель выбирают по массе и конструкции полотна. В моделях «Гардиан» третью петлю могут устанавливать на тяжелые двери, чтобы распределить нагрузку и обеспечить стабильную работу полотна. Точная комплектация зависит от модели.
Среди фурнитуры «Гардиан» вы найдете петли следующих типов:
● с опорным подшипником. Подшипник уменьшает трение между рабочими частями петли и обеспечивает более плавное движение полотна.
● Скрытые. Их не видно, поэтому скрытые петли могут стать неожиданностью для взлощика. Еще петли данного типа гармонично смотрятся во многих дизайнах входной двери.
● Выносные. Ось таких петель вынесена относительно полотна, что позволяет двери открываться при толстой декоративной отделке или выступающих элементах проема.
● Сферические. Опорные поверхности такой петли имеют сферическую форму, благодаря чему нагрузка распределяется равномернее, а полотно движется плавно.
● Барк. Это регулируемые петли скрытого крепления, конструкция которых помогает равномерно распределять нагрузку и настраивать положение полотна. Возможность их установки зависит от модели двери.
● «Комби Ариальдо». Обеспечивают плавный и бесшумный ход двери даже при высоких нагрузках, имея долгий срок службы при интенсивном использовании.
Более развернуто мы рассматриваем петли в статье «Какие бывают петли для входных дверей».Дверные ручки
Дверная ручка помогает открывать и закрывать входную дверь. Одним удобнее нажимная ручка, другим ручка-скоба. Рассмотрим, чем они различаются.

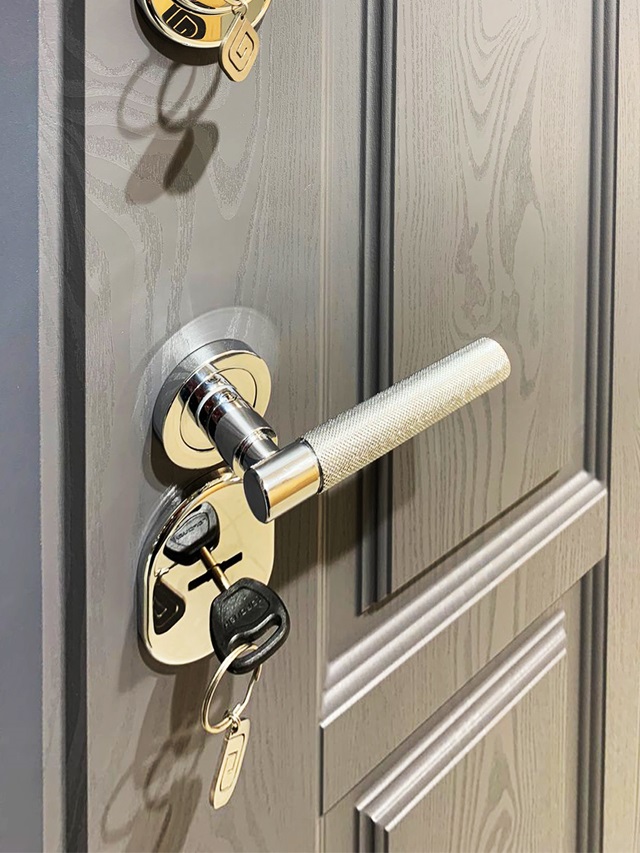

Нажимная ручка
Нажимная ручка приводит в действие защелку при нажатии на рукоятку. Ее устанавливают на входные двери для квартир, частных домов и общественных помещений.
При выборе учитывают массу полотна, нагрузку на механизм, материал и ресурс фурнитуры.

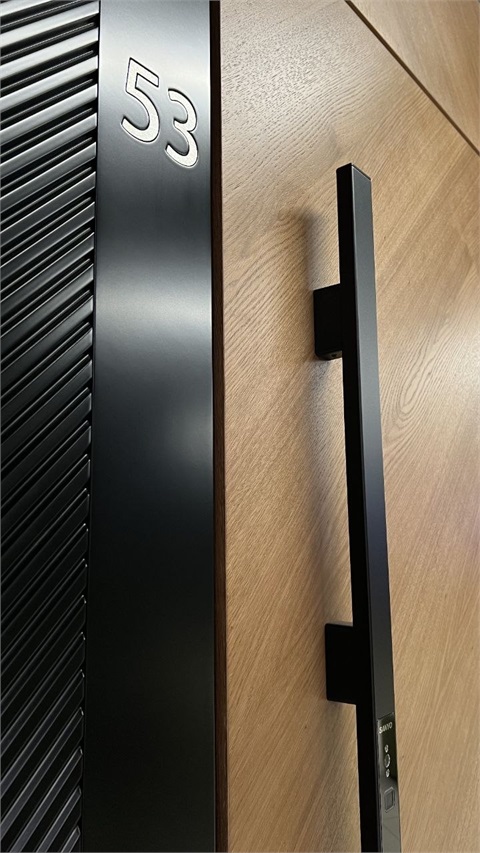

Ручка-скоба
Ручка-скоба не связана с защелкой и служит для перемещения полотна. В ее конструкции нет нажимного механизма, поэтому она подходит для дверей с высокой интенсивностью использования. Для запирания и удержания такой двери применяют отдельные замки и защелки.

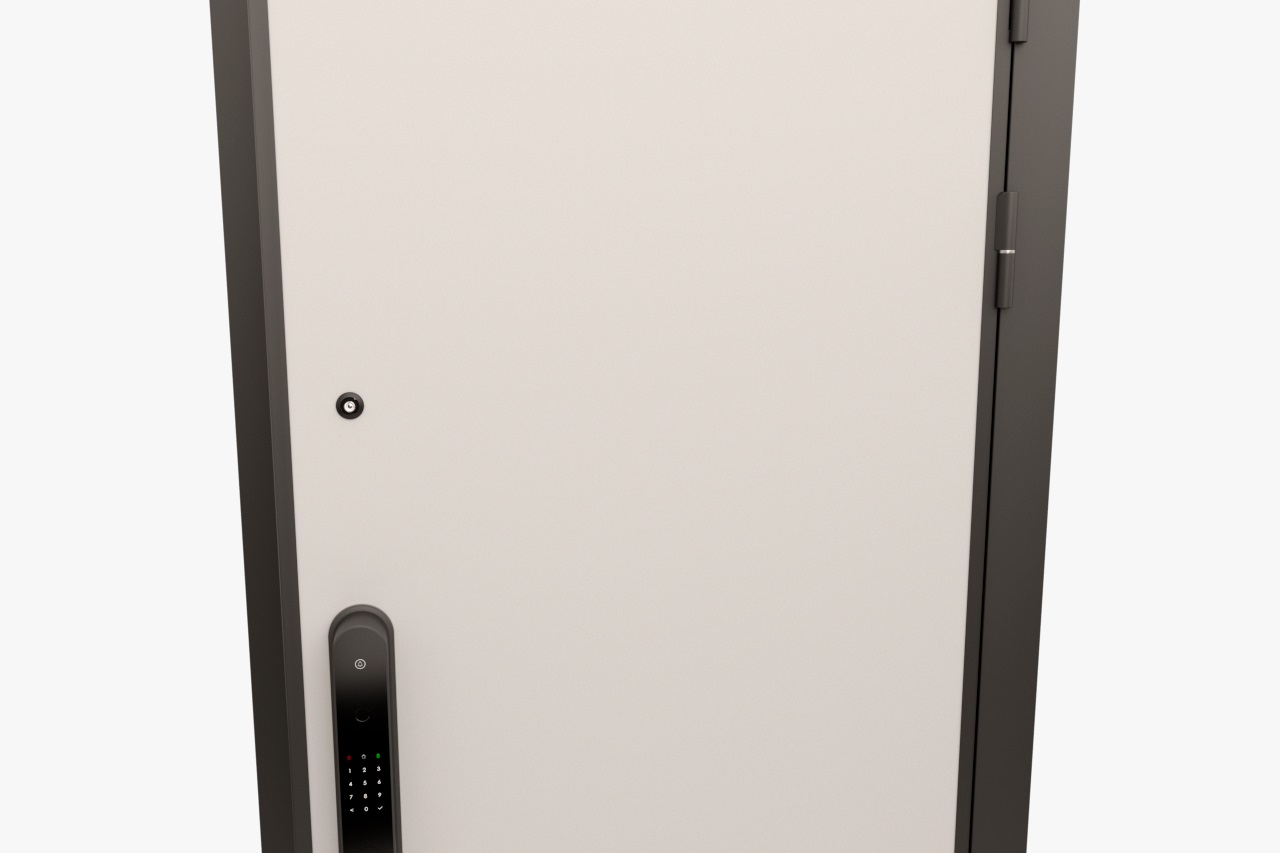

Дверной глазок
Для установки глазка в полотне выполняют отверстие. Угол обзора зависит от оптической системы: чем он шире, тем большую часть пространства перед дверью можно увидеть. При выборе также учитывают толщину полотна, высоту установки и качество изображения.
Линзы дверных глазков изготавливают из стекла или пластика. Стекло обычно дольше сохраняет прозрачность, а качество пластиковой оптики сильнее зависит от материала и условий эксплуатации.
Шторка закрывает глазок со стороны помещения и не позволяет увидеть свет или движение внутри квартиры. Она может откидываться или сдвигаться в сторону. При выборе обращают внимание на удобство и бесшумность ее работы. Сдвижная шторка обычно работает тише и не ударяется о дверное полотно.
В качестве альтернативы дверному глазку могут поставить видеоглазок. Он оснащен камерой и передает изображение на экран или другое устройство. Его возможности зависят от конкретной модели: некоторые устройства поддерживают запись, датчик движения или удаленный просмотр.
Такой вариант подойдет для дверей с терморазрывом, в который обычный глазок становится мостиком холода. Или еще глазок можно заменить дверным полотном со стеклопакетами, через которые просматривается улица.

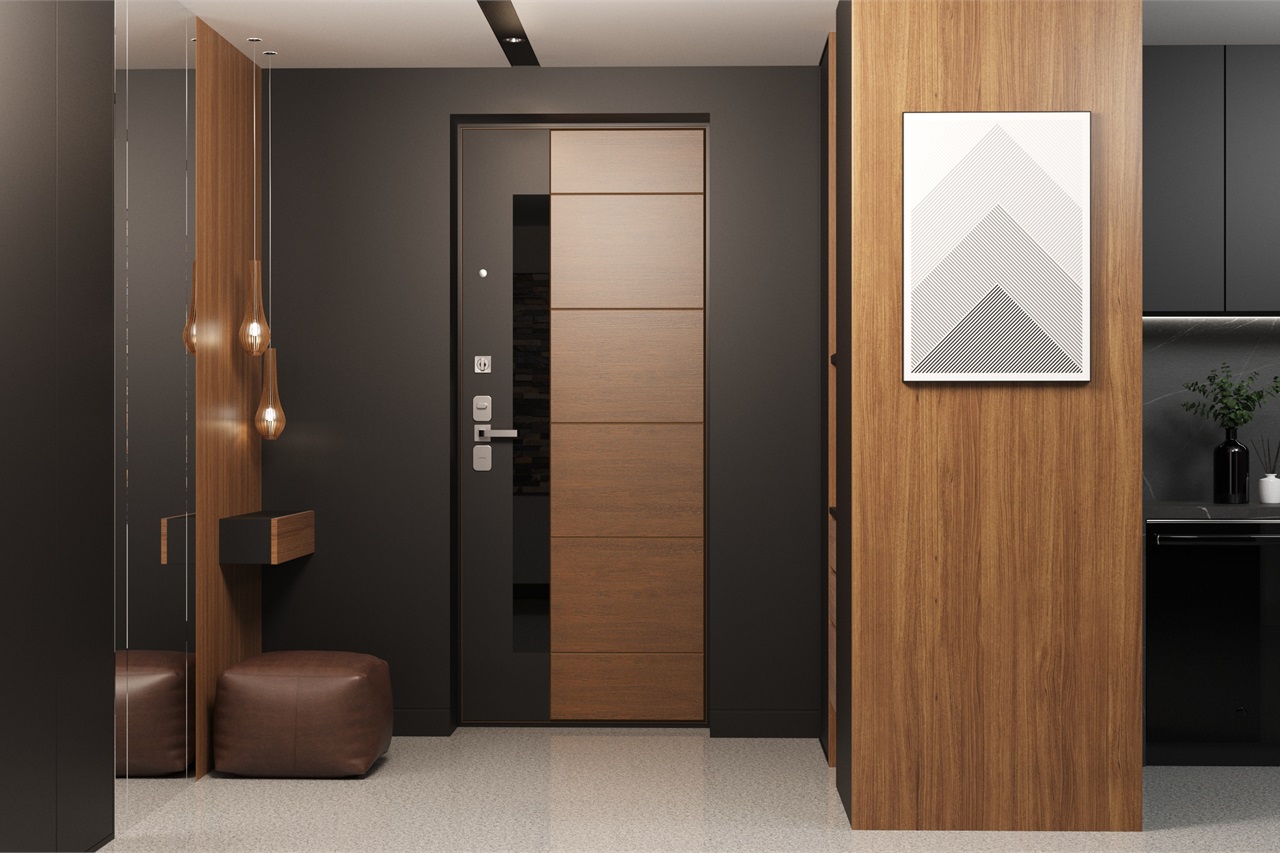

Декоративная отделка
Декоративная отделка нужна не только для внешней красоты. Она решает ряд практических задач:
● полимерно-порошковая краска защищает металлическую поверхность двери от коррозии и механических повреждений. Полимерно-порошковое покрытие может походить на апельсиновую корочку, бархат и другие фактуры. О том, какие бывают полимерно-порошковые краски, написано в статье «Покраска входных металлических дверей Гардиан: практические советы по выбору покрытий и расцветки».
● Металлические накладные элементы могут дополнительно закрывать отдельные участки полотна, но их защитный эффект зависит от конструкции и способа крепления. Окно пропускает дневной свет в прихожую, а ковка и другая отделка формируют внешний вид двери.
● Декоративная панель участвует в оформлении двери и может способствовать тепло- и звукоизоляции. Ее влияние зависит от материала, толщины и всей конструкции дверного блока. Панели выпускают в разных стилях и покрытиях, поэтому отделку можно подобрать для интерьера прихожей или фасада дома. Также в этом вам может помочь наша статья «Выбор цвета и отделки двери: как гармонично сочетать входную зону с интерьером и экстерьером».
● Наличники и доборный брус закрывают собой зазор, появляющийся после монтажа двери в проем. Наличники ставят поверх стены, а доборы внутри дверного прохода. В статье «Как оформить проем двери» вы получите советы по подбору наличников и доборов, что гармонично бы смотрелись со входной дверью.
● Фурнитуру выбирают одновременно по назначению, совместимости и внешнему виду. Петли удерживают полотно, ручки помогают открывать дверь, глазок дает обзор пространства снаружи. Броненакладка защищает цилиндровый механизм, а декоративная накладка оформляет замочную скважину. Вертушки используют для управления задвижкой или замком изнутри, кнокер служит дверным молотком.

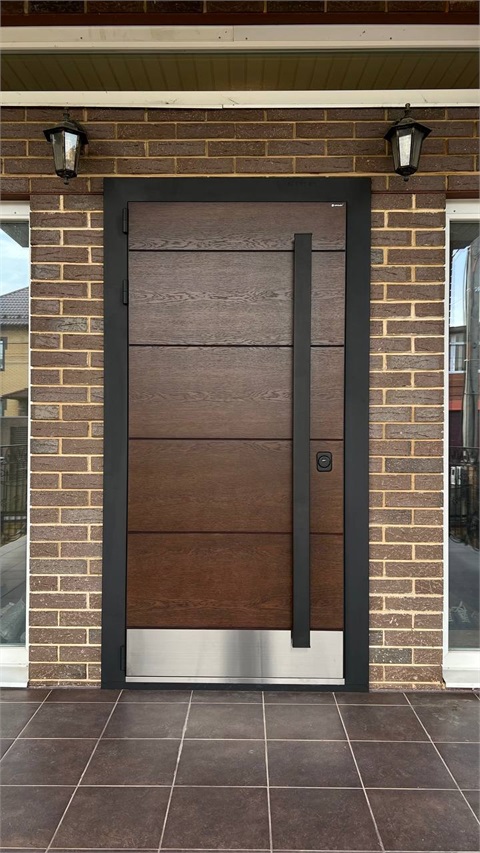

● Отбойник защищает нижнюю часть полотна от загрязнений, царапин и случайных ударов обувью. Обычно это металлическая пластина, которую устанавливают с одной или двух сторон двери.
● Накладка на порог из нержавеющей стали защищает его поверхность от истирания и механических повреждений.
● Доводчик плавно возвращает открытую дверь в закрытое положение. Его тип и усилие подбирают по массе и ширине полотна.
● Регулятор защелки позволяет настроить положение ответной части и плотность притвора в пределах, предусмотренных конструкцией.
● Декоративные втулки закрывают отверстия для замковых ригелей в коробке и придают этой зоне аккуратный вид.
Выбрать декоративную отделку для прихожей поможет статья «Стили входных дверей в современном интерьере».

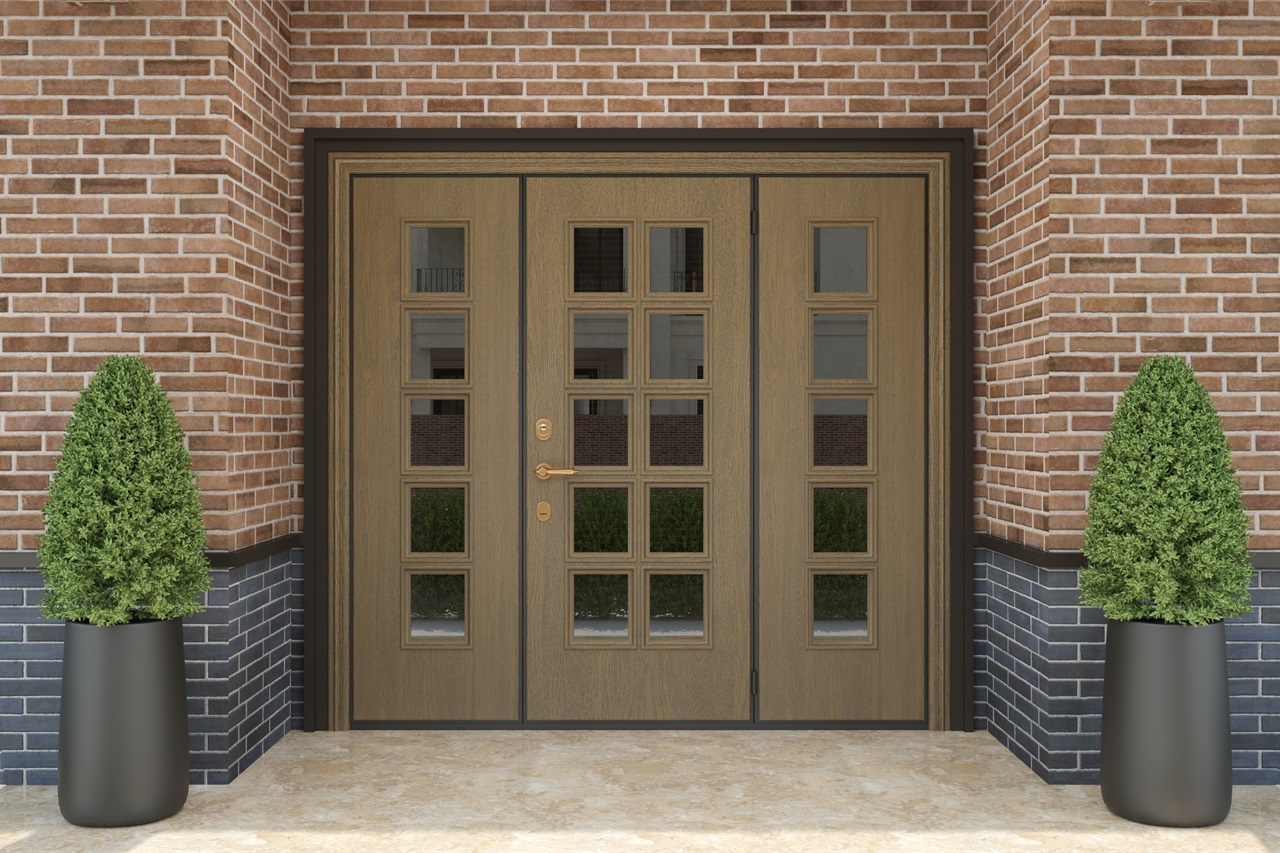

Что влияет на конструкцию двери
Хотя основные элементы у входных дверей похожи, конструкция конкретной модели зависит от места установки, климатических условий, требуемых характеристик и комплектации.
Для квартир обычно важны защита от взлома, шумоизоляция и герметичность. Устойчивость к силовому воздействию зависит от конструкции полотна и коробки, усиления замковой зоны, замков, противосъемных элементов и монтажа. Класс по ГОСТ 5089 относится к замку и не обозначает взломостойкость всей двери.
На тепло- и шумоизоляцию частично влияют одни и те же элементы: утеплитель, уплотнители, плотность притвора, панели и монтаж. Однако это разные характеристики, поэтому хороший показатель звукоизоляции не гарантирует такую же высокую теплоизоляцию.
Для двери частного дома особенно важны устойчивость к осадкам и солнечному свету, теплоизоляция. Если дверь разделяет улицу и отапливаемое помещение, может потребоваться конструкция с терморазрывом. Наполнитель, уплотнители и наружное покрытие выбирают с учетом условий эксплуатации. При этом защита от взлома остается важной для любой входной двери.
Кроме того, на входные двери влияет, к какой ценовой категории она относится. Дверного полотно в бюджетных дверях могут сделать с внешним листом металла и внутренней декоративной панелью. Их соединяют или пенополиуретан, усиливающий полотно без использования ребер жесткости, или П-образные профили.
В дверях среднего и премиум-класса применяют два листа металла с профилями усиления или с ППУ для уличных дверей.
Потом в бюджетных дверях наполнителя положат меньшим и менее плотным слоем, из-за чего их уровень тепло- и шумоизоляции будет меньше. Двери же среднего и премиум-класса достигают первого класса тепло- и шумоизоляции.
Касаемо взломостойкости, в бюджетные двери добавят меньше профилей усиления и замки более низкого класса взломостойкости. В дверях среднего и премиум-сегмента, помимо разносторонне усиленной конструкции, доступен бронепакет к замкам 3 и 4 класса.
Здесь освещены не все моменты, где прослеживается разница между дверьми, различающихся по месту установки и ценовой категории. Вы забудите про это, если посетите салон официального дилера «Гардиан». Там консультанты подберут подходящие модели и комплектацию для ваших жилищных условий.
